鈦鋼鋼絲拉伸試驗(yàn)方案GB-T 228.1-2010
發(fā)布日期：2019-06-27 點(diǎn)擊次數(shù)： 1200
試驗(yàn)方案：鈦鋼鋼絲拉伸試驗(yàn)方案
計(jì)算標(biāo)準(zhǔn)：GB-T 228.1-2010
試驗(yàn)設(shè)備：CMT4204電子萬能試驗(yàn)機(jī)
試驗(yàn)日期：2012-06-16 15:09:58
試樣形狀：棒材
材料名稱：鈦鋼鋼絲
試驗(yàn)速度：5 mm/min
引伸計(jì)標(biāo)距（Lo）：50mm
濕度：76%
溫度：27℃
夾具：楔形拉伸（銼刀塊）
備 注：
計(jì)算標(biāo)準(zhǔn)：GB-T 228.1-2010
試驗(yàn)設(shè)備：CMT4204電子萬能試驗(yàn)機(jī)
試驗(yàn)日期：2012-06-16 15:09:58
試樣形狀：棒材
材料名稱：鈦鋼鋼絲
試驗(yàn)速度：5 mm/min
引伸計(jì)標(biāo)距（Lo）：50mm
濕度：76%
溫度：27℃
夾具：楔形拉伸（銼刀塊）
備 注：
直徑 最大力（Fm） 抗拉強(qiáng)度（Rm） 彈性模量 屈服強(qiáng)度（Rp0.2） 伸長率
單位 mm kN MPa MPa MPa %
試樣1 1.73 3.739 1590.639 152165.38 1163.54 2.50
試樣2 1.73 3.573 1520.007 138427.23 1065.41 3.34
試樣3 1.73 3.728 1586.011 144954.86 1167.61 2.76

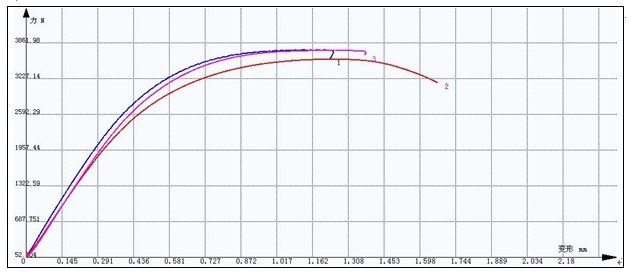

鈦鋼鋼絲拉伸試驗(yàn)曲線：
